Hướng dẫn cách lắp camera hành trình phía sau đơn giản tại nhà

Cách lắp camera hành trình phía sau chuẩn kỹ thuật tại nhà đang là từ khóa được rất nhiều chủ xe tìm kiếm để hoàn thiện hệ thống an toàn cho xế cưng. Mặc dù camera phía trước đã trở nên phổ biến, nhưng việc giám sát phía đuôi xe lại thường bị bỏ ngỏ dù đóng vai trò then chốt trong việc xóa điểm mù.

Với những ai đang sở hữu màn hình Android Zestech, việc nắm vững quy trình này không chỉ giúp tiết kiệm chi phí lắp đặt mà còn giúp bạn hiểu rõ hơn về hệ thống điện trên xe của mình.

1. Chuẩn bị trước khi thực hiện cách lắp camera hành trình phía sau

Trước khi bắt tay vào thực hiện, khâu chuẩn bị là vô cùng quan trọng để đảm bảo quá trình lắp đặt diễn ra suôn sẻ. Việc chuẩn bị đầy đủ không chỉ giúp bạn rút ngắn thời gian thi công mà còn đảm bảo cách lắp camera hành trình phía sau được thực hiện chuẩn xác, hạn chế tối đa các lỗi kỹ thuật phát sinh.

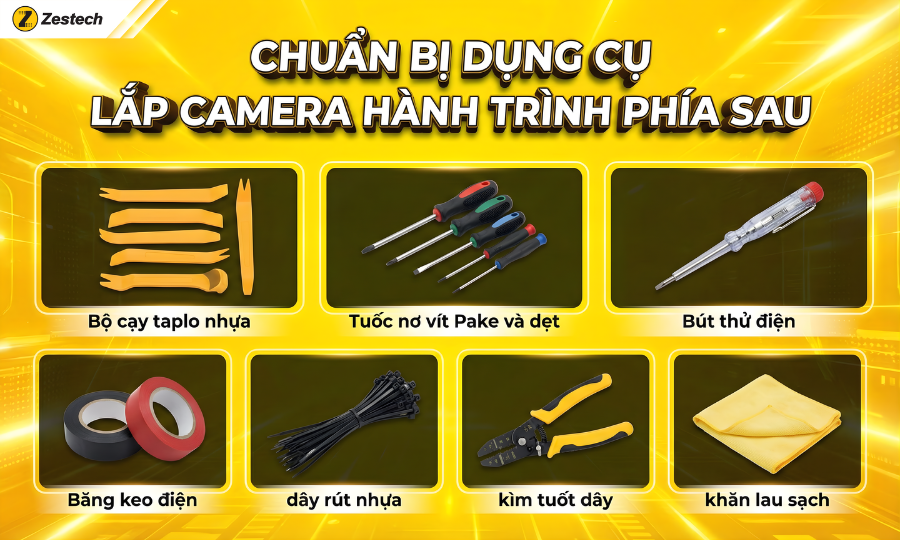

1.1. Các dụng cụ cần thiết để thực hiện cách lắp camera hành trình phía sau

Để thực hiện cách lắp camera hành trình phía sau chuyên nghiệp và thẩm mỹ như thợ lành nghề, bạn cần chuẩn bị sẵn bộ dụng cụ cơ bản sau:

• Bộ cạy taplo nhựa: Giúp mở các ốp nhựa, trần xe, ron cửa mà không gây trầy xước hay gãy lẫy nhựa.

• Tuốc nơ vít (Pake và dẹt): Dùng để tháo biển số hoặc các ốc vít cố định ốp cốp sau, đèn biển số.

• Đồng hồ đo điện hoặc bút thử điện: Dụng cụ bất ly thân để xác định chính xác dây lửa, dây mát và dây đèn lùi, đảm bảo an toàn về điện.

• Băng keo điện, dây rút nhựa: Dùng để quấn cách điện các mối nối và cố định dây gọn gàng theo thân xe.

• Kìm tuốt dây: Giúp việc đấu nối nhanh, chính xác và chuyên nghiệp hơn.

• Khăn lau sạch: Vệ sinh vị trí dán camera để keo 3M bám dính tốt nhất.

Xem thêm: Hướng dẫn chi tiết cách lắp camera lùi cho ô tô chuẩn kỹ thuật tại nhà

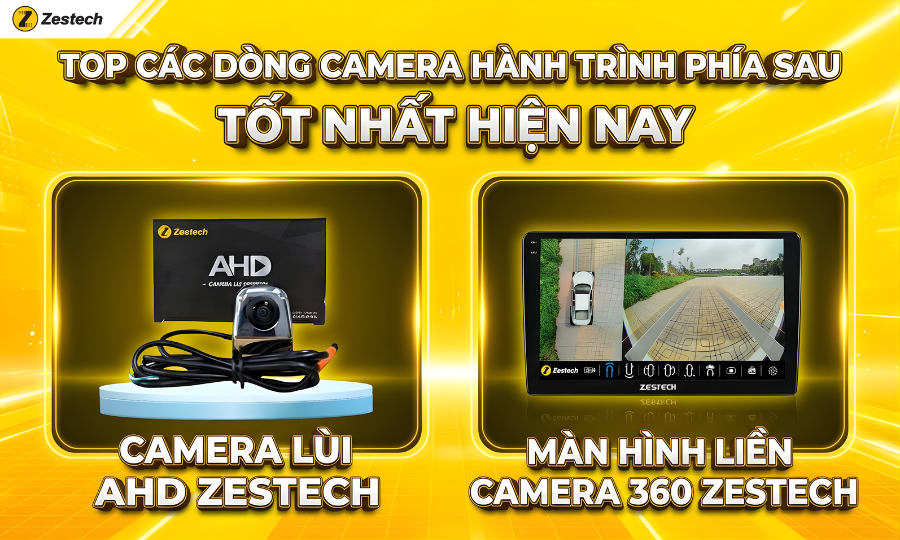

1.2. Top các dòng camera hành trình phía sau chất lượng nhất hiện nay

Một yếu tố quyết định đến sự thành công của quy trình này chính là việc chọn được thiết bị chất lượng. Trước khi tìm hiểu chi tiết cách lắp camera hành trình phía sau, hãy tham khảo ngay các giải pháp ghi hình – xóa điểm mù sắc nét đến từ Zestech:

• Camera lùi AHD Zestech: Đây là “cặp bài trùng” hoàn hảo nếu bạn đang sử dụng màn hình Android Zestech. Với công nghệ AHD (Analog High Definition), camera cho độ nét gấp 4 lần camera lùi thông thường, góc quay rộng giúp quan sát rõ nét toàn cảnh đuôi xe, hỗ trợ lùi chuồng an toàn tuyệt đối.

• Màn hình liền Camera 360 Zestech: Giải pháp “All-in-one” đẳng cấp nhất hiện nay. Thay vì phải mày mò cách lắp camera hành trình phía sau rời rạc, bộ sản phẩm này tích hợp sẵn 4 mắt camera (trước, sau, trái, phải) ghi hình đồng thời vào đầu DVD Android. Ưu điểm là hệ thống cắm giắc zin 100%, không đấu nối phức tạp, hỗ trợ ghi hình 24/24 ngay cả khi tắt máy.

Việc sở hữu các thiết bị chính hãng trên sẽ giúp quá trình thực hiện cách lắp camera hành trình phía sau trở nên đơn giản hơn nhờ sự tương thích hoàn hảo giữa các cổng kết nối, đảm bảo độ bền và tính thẩm mỹ cao nhất cho xe.

Xem thêm: Màn hình camera hành trình tích hợp màn hình Android – Giải pháp 2 trong 1

2. Hướng dẫn cách lắp camera hành trình phía sau tại nhà

Quy trình dưới đây được đúc kết từ kinh nghiệm thực tế, giúp bạn hình dung rõ ràng cách lắp camera hành trình phía sau một cách logic và khoa học nhất.

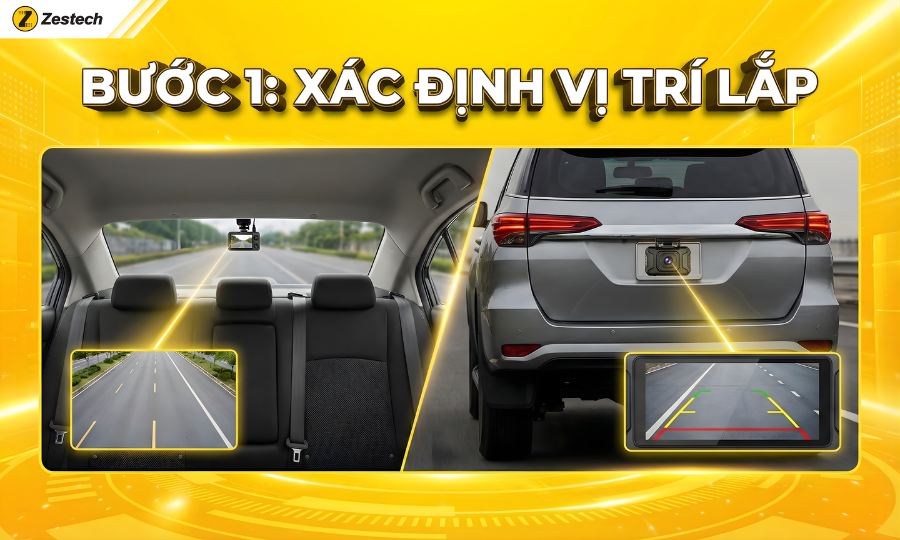

2.1. Bước 1: Xác định vị trí cho cách lắp camera hành trình phía sau tối ưu nhất

Việc lựa chọn vị trí đặt mắt cam quyết định đến 80% hiệu quả ghi hình và độ bền của thiết bị. Tùy thuộc vào thiết kế đuôi xe (Sedan, SUV hay Hatchback) mà cách lắp camera hành trình phía sau sẽ có những thay đổi nhất định. Có hai vị trí “đắc địa” nhất mà bạn cần cân nhắc:

1. Lắp trên kính chắn gió phía sau (Bên trong xe):

   • Ưu điểm: Đây là phương án an toàn nhất trong cách lắp camera hành trình phía sau vì thiết bị được bảo vệ khỏi mưa nắng, bụi bẩn, ống kính luôn sạch sẽ. Việc lắp đặt cũng dễ dàng hơn do không phải khoan đục hay đi dây ra ngoài xe.

   • Nhược điểm: Hình ảnh có thể bị lóa nếu kính sau dán phim cách nhiệt kém chất lượng hoặc bị phản chiếu ánh sáng từ taplo sau.

   • Phù hợp: Các dòng xe Sedan, Hatchback muốn ghi lại toàn cảnh giao thông phía sau ở góc cao.

2. Lắp phía trên biển số (Bên ngoài xe):

   • Ưu điểm: Góc nhìn thấp giúp bao quát vật cản ngay sát đuôi xe, hỗ trợ lùi xe cực tốt (tính năng camera lùi). Màn hình sẽ hiển thị vạch chia khoảng cách rõ ràng, hỗ trợ lái mới rất hiệu quả.

   • Nhược điểm: Mắt camera dễ bị bẩn khi đi mưa, cần vệ sinh thường xuyên. Đặc biệt, cách lắp camera hành trình phía sau tại vị trí này đòi hỏi quy trình đi dây phức tạp và kỹ lưỡng hơn.

   • Phù hợp: Xe SUV, bán tải hoặc khi bạn muốn tích hợp tính năng lùi xe vào màn hình Zestech.

Lưu ý: Nếu bạn chọn lắp bên ngoài, hãy đảm bảo camera có tiêu chuẩn chống nước IP67 trở lên để đảm bảo độ bền lâu dài.

Xem thêm: Cách chỉnh camera 360 trên ô tô một cách chuẩn xác để không bị lệch hình

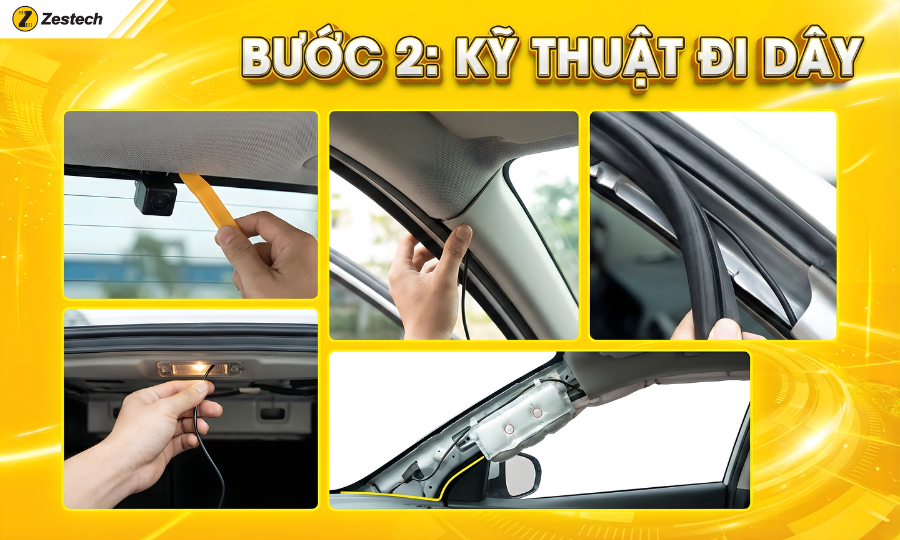

2.2. Bước 2: Kỹ thuật đi dây trong quy trình cách lắp camera hành trình phía sau

Đây là công đoạn tiêu tốn nhiều thời gian và đòi hỏi sự khéo léo nhất. Để hoàn thiện cách lắp camera hành trình phía sau đảm bảo tính thẩm mỹ, nguyên tắc bất di bất dịch là “Giấu kín dây” và “Không đi dây cắt ngang vùng túi khí”.

1. Xử lý dây tại vị trí mắt camera:

   • Tùy thuộc vào vị trí bạn chọn ở bước 1 mà cách lắp camera hành trình phía sau sẽ có hướng đi dây đầu vào khác nhau.

   • Nếu gắn kính sau: Dán cố định camera, chừa một đoạn dây nhỏ để chỉnh góc, sau đó dùng bộ cạy nhựa nhét dây vào khe giữa trần xe và kính.

   • Nếu gắn biển số: Luồn dây qua hốc đèn biển số hoặc khoan lỗ nhỏ (nếu cần) để dẫn dây vào bên trong cốp xe.

2. Đi dây dọc theo thân xe:

   • Sử dụng bộ cạy nhựa nạy nhẹ mép trần, đưa dây tín hiệu về phía bên phụ (ghế lơ) để tránh can thiệp vào hệ thống điện bên người lái.

   • Mẹo đi qua ron cửa: Tháo hẳn ron cao su khung cửa ra, đi dây lọt vào trong mép tôn rồi đóng ron lại. Đây là kỹ thuật giúp dây “tàng hình” hoàn toàn.

3. Lưu ý an toàn với túi khí rèm (Cực kỳ quan trọng):

   • Với các dòng xe có túi khí rèm (trụ A, B, C), một sai lầm chết người thường gặp khi tự tìm hiểu cách lắp camera hành trình phía sau là đi dây vắt ngang qua túi khí.

   • Bạn bắt buộc phải đi dây luồn phía sau bầu túi khí hoặc đi thấp xuống sàn xe. Điều này đảm bảo khi xảy ra va chạm, túi khí bung ra không bị dây camera cản trở gây nguy hiểm cho người ngồi trong xe.

Xem thêm: Tổng hợp các dòng Camera hành trình Zestech tích hợp trên mọi dòng xe

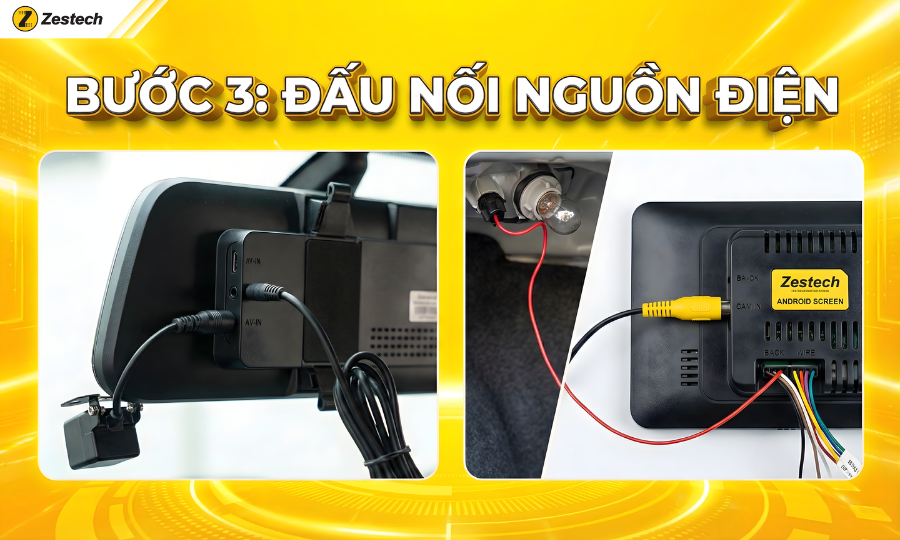

2.3. Bước 3: Đấu nối nguồn điện và hoàn thiện cách lắp camera hành trình phía sau

Sau khi đã đi dây gọn gàng lên đến bảng taplo, bước tiếp theo là cấp nguồn cho thiết bị. Đây là công đoạn quyết định xem quy trình cách lắp camera hành trình phía sau của bạn có hoạt động đồng bộ với hệ thống xe hay không. Tùy thuộc vào thiết bị hiển thị, chúng ta có 2 trường hợp xử lý:

Trường hợp 1: Camera hành trình độc lập (Dạng gương hoặc dán kính)

• Kết nối cổng tín hiệu: Cắm giắc kết nối từ camera sau vào cổng “AV-IN” hoặc “Rear Cam” nằm trên thân camera trước.

• Cấp nguồn: Nguồn điện sẽ được nuôi trực tiếp từ camera trước. Với trường hợp này, cách lắp camera hành trình phía sau diễn ra khá nhanh chóng vì bạn không cần đấu nối thêm dây điện nào khác (trừ khi cần tính năng kích lùi).

Trường hợp 2: Tích hợp vào màn hình Android Zestech (Dùng làm camera lùi)

Đây là phương pháp phổ biến nhất hiện nay, đòi hỏi sự chính xác cao trong cách lắp camera hành trình phía sau để tích hợp tính năng lùi:

• Kết nối tín hiệu hình ảnh: Tìm và cắm giắc AV (đầu hoa sen màu vàng) của dây camera sau vào cổng “CAM IN” hoặc “CCD” ở mặt sau màn hình Zestech.

• Đấu dây kích lùi (Sợi dây màu đỏ nhỏ đi kèm dây AV):

  • Tại đuôi xe: Bạn đấu nối một đầu dây đỏ này với dây Dương (+) của đèn lùi.

  • Tại màn hình: Đầu còn lại của dây đỏ sẽ được đấu vào dây kích lùi của màn hình (thường có ký hiệu là “Back”, “Reverse”, hoặc “Camera Det”).

• Nguyên lý hoạt động: Khi bạn vào số lùi (R), điện từ đèn lùi sẽ kích hoạt dây đỏ -> Màn hình Zestech nhận tín hiệu và tự động chuyển sang chế độ hiển thị phía sau. Đây là tiêu chuẩn vàng của cách lắp camera hành trình phía sau kết hợp hỗ trợ lùi xe thông minh.

Xem thêm: Camera 3 mắt Zestech – Giải pháp nâng cấp quan sát toàn diện cho xế yêu

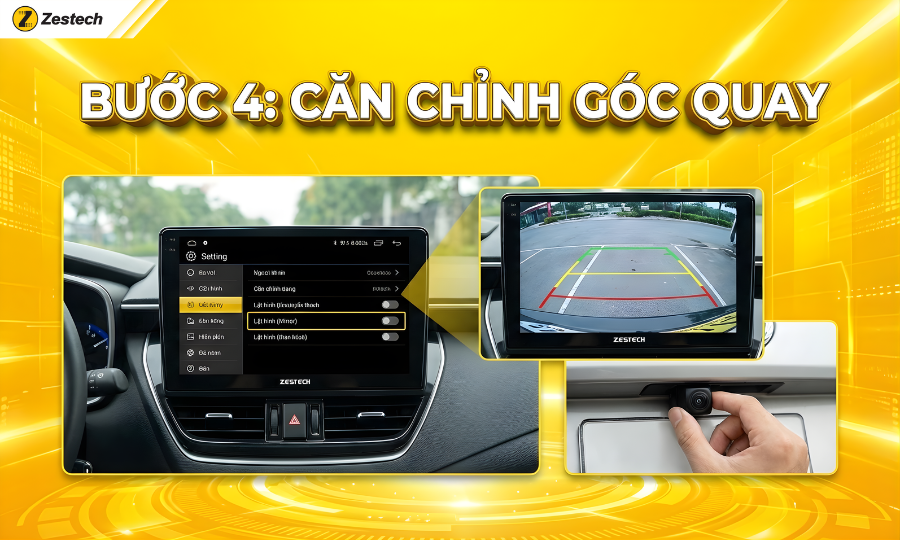

2.4. Bước 4: Cài đặt và chỉnh góc quay để hoàn thiện cách lắp camera hành trình phía sau

Sau khi đã đấu nối xong phần cứng, bước cuối cùng để nghiệm thu quy trình cách lắp camera hành trình phía sau là cấu hình hiển thị trên màn hình. Hãy nổ máy và thực hiện kiểm tra theo trình tự sau:

1. Khởi động hệ thống: Bật khóa điện để màn hình Zestech khởi động hoàn toàn.

2. Xử lý lỗi ngược hình (Nếu có): Quan sát hình ảnh từ cam sau. Trong quá trình thực hiện cách lắp camera hành trình phía sau, đôi khi hình ảnh hiển thị sẽ bị ngược (bên trái thành bên phải). Lúc này, bạn hãy vào phần Cài đặt của màn hình -> Chọn chế độ “Lật hình” (Mirror) để điều chỉnh lại cho đúng chiều.

3. Kiểm tra tín hiệu kích lùi: Vào số lùi (R) để kiểm tra xem màn hình có tự động chuyển cảnh hay không và vạch chia khoảng cách đã hiển thị chuẩn chưa.

4. Căn chỉnh góc quay chuẩn: Cố định lại mắt camera sao cho khung hình nhìn thấy được khoảng 1/4 đuôi xe (cản sau). Đây là “tỷ lệ vàng” trong cách lắp camera hành trình phía sau, giúp bạn dễ dàng căn khoảng cách an toàn khi lùi vào chuồng hẹp.

Chỉ cần thực hiện tuần tự theo 4 bước hướng dẫn trên, bạn đã hoàn tất quy trình cách lắp camera hành trình phía sau đúng chuẩn kỹ thuật, giúp xế cưng sở hữu thêm một “mắt thần” hỗ trợ lái xe an toàn và hiệu quả.

Xem thêm: Review Z311 – Siêu phẩm Camera 360 độ rời ghi hình tắt máy tốt nhất hiện nay

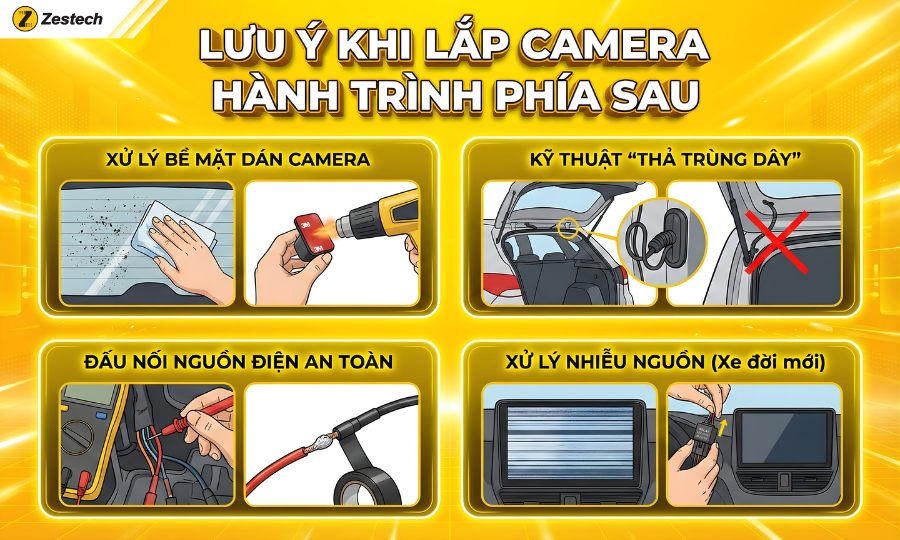

3. Những lưu ý khi thực hiện cách lắp camera hành trình phía sau

Dù quy trình cách lắp camera hành trình phía sau không quá phức tạp về mặt lý thuyết, nhưng thực tế thi công lại ẩn chứa nhiều rủi ro. Chỉ một sai sót nhỏ trong việc đi dây hay đấu điện cũng có thể khiến thiết bị hoạt động chập chờn, thậm chí gây chập cháy hệ thống điện xe. Dưới đây là những lưu ý kỹ thuật chi tiết được đúc kết từ các chuyên gia Zestech mà bạn buộc phải ghi nhớ:

• Xử lý bề mặt dán camera triệt để: Một lỗi rất phổ biến khiến camera bị rơi chỉ sau vài ngày sử dụng dưới nắng nóng là do lớp keo 3M không bám dính tốt. Trước khi dán, bạn bắt buộc phải vệ sinh vị trí lắp đặt bằng cồn hoặc dung dịch tẩy rửa chuyên dụng để loại bỏ hoàn toàn bụi bẩn và dầu mỡ, sau đó lau thật khô. Mẹo nhỏ là hãy sấy nóng nhẹ lớp keo 3M trước khi dán để tăng độ kết dính tối đa.

• Kỹ thuật “thả trùng dây” tại khớp nối cốp: Đối với các dòng xe Hatchback, SUV hay CUV có cốp mở lên cao, đoạn dây tín hiệu nối từ trần xe xuống cốp là vị trí nhạy cảm nhất. Tuyệt đối không được đi dây quá căng tại khu vực bản lề/khớp nối cao su. Bạn cần để lại một đoạn dây dư (độ trùng) nhất định để khi đóng mở cốp, dây không bị co kéo, tránh tình trạng đứt ngầm lõi đồng bên trong sau một thời gian sử dụng.

• Nguyên tắc đấu nối nguồn điện an toàn: Việc đấu nhầm dây mát (âm) và dây lửa (dương) có thể làm cháy chip camera ngay lập tức. Đừng chỉ nhìn màu dây để đoán, hãy luôn sử dụng bút thử điện hoặc đồng hồ vạn năng (VOM) để xác định chính xác cực tính của nguồn điện đèn lùi trước khi đấu nối. Các mối nối cần được hàn chì hoặc quấn băng keo điện chất lượng cao thật kỹ càng để tránh move điện gây chập chờn tín hiệu.

• Xử lý hiện tượng nhiễu nguồn trên xe đời mới (Nguồn xung): Đây là kiến thức nâng cao trong lắp camera lùi ô tô mà ít tài liệu đề cập. Với một số dòng xe đời mới (như Ford Ranger, các dòng xe Đức, xe Mỹ…), dòng điện cấp cho đèn lùi thường là dòng xung (PWM) không ổn định 12V liên tục. Nếu đấu trực tiếp, camera sẽ gặp hiện tượng bị nhiễu sọc ngang, chớp tắt hoặc mất hình khi nổ máy. Để khắc phục triệt để, bạn cần lắp thêm một bộ Rơ-le (Relay) hoặc bộ lọc nhiễu (Cục chỉnh lưu) để ổn định dòng điện trước khi cấp cho camera.

Việc tuân thủ nghiêm ngặt các nguyên tắc này sẽ đảm bảo cách lắp camera hành trình phía sau đạt chuẩn an toàn tuyệt đối, giúp thiết bị hoạt động bền bỉ và ngăn ngừa mọi rủi ro chập cháy ảnh hưởng đến hệ thống điện của xe.

Xem thêm: Đánh giá các mẫu màn hình Android ô tô mới nhất 2026 hỗ trợ tích hợp Camera

4. Tại sao nên chọn Camera hành trình và Màn hình Android Zestech?

Việc tìm hiểu cách lắp camera hành trình phía sau sẽ trở nên đơn giản hơn nhiều nếu bạn sở hữu hệ sinh thái thiết bị đồng bộ từ Zestech. Các sản phẩm màn hình Android Zestech đều hỗ trợ cổng kết nối Camera AHD (Analog High Definition).

• Chất lượng hình ảnh vượt trội: Công nghệ AHD giúp truyền tải tín hiệu hình ảnh độ phân giải cao, không bị nén, cho màu sắc trung thực và rõ nét ngay cả vào ban đêm.

• Góc quay siêu rộng: Các dòng camera sau của Zestech thường có góc quay lên tới 170 độ, bao quát trọn vẹn 3 làn đường phía sau.

• Tích hợp thông minh: Khi kết hợp với màn hình Zestech, bạn có thể ra lệnh giọng nói “Mở camera sau” thông qua trợ lý Kiki để quan sát bất cứ lúc nào mà không cần vào số lùi. Đây là tính năng vượt trội so với các dòng camera thông thường.

Khi thực hiện hướng dẫn lắp camera hành trình 2 mắt của Zestech, bạn sẽ thấy sự tương thích hoàn hảo giữa các giắc cắm, giúp giảm thiểu rủi ro đấu nối sai dây.

Truy cập mục TIN TỨC thuộc website ZESTECH.VN để xem thêm nhiều thông tin hữu ích!

Hệ thống camera sau là “người trợ lý” đắc lực giúp bạn lùi xe dễ dàng và bảo vệ quyền lợi hợp pháp khi có va chạm, tuy nhiên nếu không tự tin vào kỹ năng xử lý hệ thống điện phức tạp, bạn đừng ngần ngại liên hệ với đại lý Zestech chính hãng để được hỗ trợ chuyên nghiệp. Hy vọng với những hướng dẫn chi tiết trên, bạn đã có đủ kiến thức để chủ động nâng cấp xế cưng và thực hiện thành công cách lắp camera hành trình phía sau.
