Hướng dẫn tự lắp Cam 360 ô tô tại nhà chuẩn xác nhất

Lắp đặt cam 360 ô tô hiện nay đang trở thành một trong những nâng cấp an toàn thiết yếu nhất cho mọi dòng xe. Hệ thống này không chỉ giúp người lái quan sát toàn cảnh, xóa bỏ điểm mù mà còn hỗ trợ đỗ xe, lùi xe trong những không gian hẹp một cách dễ dàng.

Mặc dù việc thi công thường được thực hiện tại các trung tâm nội thất ô tô, nhưng với những ai am hiểu về kỹ thuật và điện ô tô, bạn hoàn toàn có thể tự thực hiện tại nhà. Trong bài viết này, Zestech sẽ hướng dẫn bạn chi tiết từ A-Z quy trình chuẩn để lắp đặt một hệ thống cam 360 ô tô an toàn và thẩm mỹ nhất.

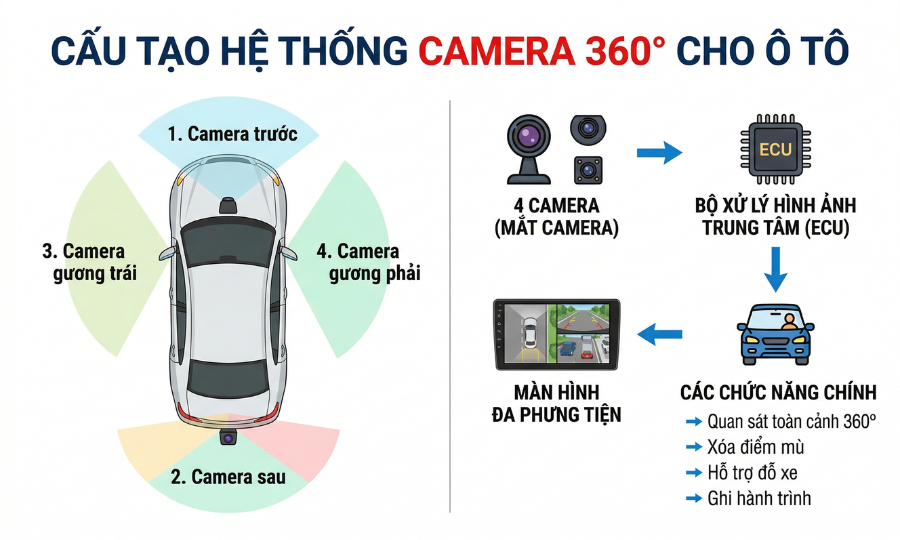

1. Tìm hiểu cấu tạo của một bộ cam 360 ô tô tiêu chuẩn

Trước khi bắt tay vào việc lắp đặt, bạn cần hiểu rõ cấu tạo của sản phẩm. Một hệ thống cam 360 ô tô tiêu chuẩn (chẳng hạn như hệ sinh thái Camera 360 Zestech) trên thị trường hiện nay thường bao gồm các bộ phận chính sau:

• 4 mắt camera: Bao gồm camera trước (lắp ở lưới tản nhiệt/logo), camera sau (lắp ở đuôi xe/biển số) và 2 camera hẹp (lắp ở hai bên gương chiếu hậu). Các mắt cam này thường có góc quay siêu rộng (lên tới 180 độ).

• Hộp điều khiển trung tâm (Host/ECU): Đây là “bộ não” của hệ thống cam 360 ô tô, làm nhiệm vụ tiếp nhận hình ảnh từ 4 mắt camera, ghép nối và xử lý bằng phần mềm để tạo ra hình ảnh giả lập 3D toàn cảnh từ trên xuống.

• Hệ thống dây dẫn: Bao gồm dây nguồn, dây tín hiệu video, dây kích lùi, xi nhan trái/phải để kích hoạt tự động các góc cam tương ứng.

• Bạt căn chỉnh (Bạt caro): Dụng cụ bắt buộc phải có để hiệu chỉnh hình ảnh sau khi lắp đặt xong.

Xem thêm các bài viết liên quan:

• Màn hình liền cam 360 Zestech chính hãng giá tốt 2026
• Camera 360 – 8 góc nhìn trên màn hình ZX ADAS
• Hướng dẫn cách xem lại camera 360 ô tô Zestech nhanh nhất

2. Cần chuẩn bị gì trước khi tiến hành lắp cam 360 ô tô?

Việc trang bị đầy đủ dụng cụ sẽ giúp quá trình thi công diễn ra xuyên suốt, tránh việc đang làm phải dừng lại do thiếu đồ nghề.

2.1. Chuẩn bị bộ cam 360 ô tô chất lượng và phù hợp

Bạn cần lựa chọn một bộ cam 360 ô tô có độ phân giải cao (từ AHD, 1080p trở lên), có khả năng chống nước và chống bụi tốt (tiêu chuẩn IP67/IP68), ví dụ điển hình như dòng Camera 360 Zestech Z311. Đồng thời, hãy kiểm tra xem màn hình DVD trên xe của bạn có hỗ trợ kết nối với bộ camera hay không. Nếu màn hình nguyên bản trên xe đã cũ hoặc không hỗ trợ hiển thị tốt, giải pháp nâng cấp lên các dòng màn hình liền camera 360 sẽ là lựa chọn tối ưu nhất để mang lại sự đồng bộ trọn vẹn.

Bên cạnh đó, sau khi tháo lắp các chi tiết và trang bị thêm thiết bị điện tử, việc duy trì nhiệt độ ổn định trong xe là rất quan trọng. Bạn nên cân nhắc dán thêm phim cách nhiệt ô tô để chống nóng hiệu quả, bảo vệ tuổi thọ cho các thiết bị điện tử như màn hình, camera cũng như giữ gìn nội thất xe hơi luôn như mới.

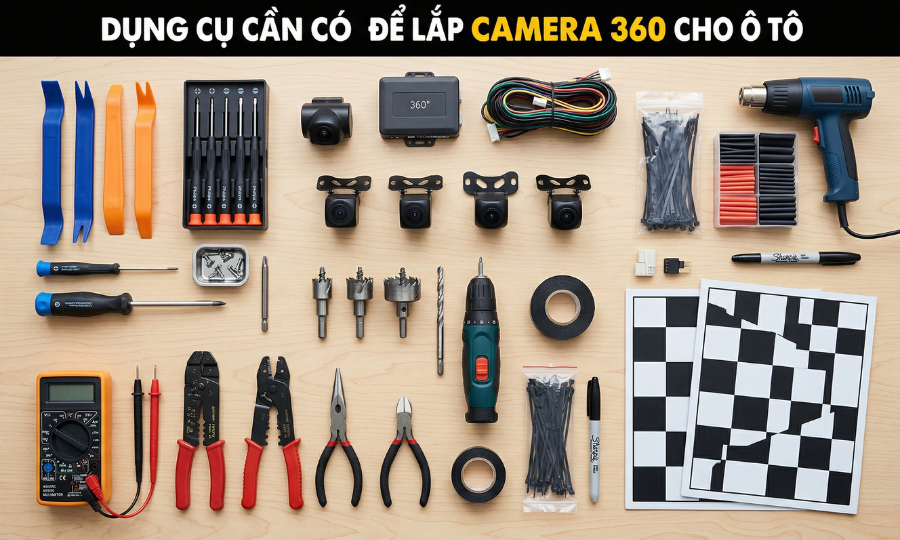

2.2. Chuẩn bị dụng cụ thi công lắp cam 360 ô tô chuyên dụng

Để quá trình lắp đặt diễn ra suôn sẻ và không làm hư hại đến các chi tiết nhựa hay hệ thống điện của xe, bạn cần chuẩn bị:

• Bộ dụng cụ tháo lắp nhựa nội thất ô tô (nhựa cạy taplo, cạy tapi cửa).

• Máy khoan cầm tay và mũi khoan khoét lỗ chuyên dụng (thường đi kèm trong hộp cam 360 ô tô để khoan gương).

• Băng dính điện đen, dây thít nhựa, ống luồn dây điện chống cháy.

• Đồng hồ vạn năng hoặc bút thử điện ô tô DC 12V.

• Cờ lê, tua vít các kích cỡ, kìm cắt dây.

Xem thêm các bài viết liên quan:

• Zestech E360: Lắp màn hình Camera 360 thả ga – Không lo về giá
• ZX ADAS+ Bản Tiêu Chuẩn – Tích hợp hệ thống Camera 360 với 8 góc nhìn toàn cảnh
• Hướng dẫn cách lắp camera hành trình phía sau đơn giản tại nhà

3. Hướng dẫn chi tiết 5 bước lắp đặt cam 360 ô tô chuẩn kỹ thuật

Quá trình lắp đặt đòi hỏi sự tỉ mỉ, cẩn thận và đặc biệt là sự am hiểu cơ bản về sơ đồ mạch điện của xe hơi. Dưới đây là các bước thao tác chi tiết:

3.1. Bước 1: Khảo sát và xác định vị trí gắn 4 mắt cam 360 ô tô

Xác định đúng vị trí sẽ giúp hình ảnh thu về có góc nhìn bao quát nhất và mang lại tính thẩm mỹ cao cho ngoại thất của xe.

• Mắt camera trước: Thường được lắp ở giữa lưới tản nhiệt (mặt ca-lăng) hoặc ngay dưới logo của hãng xe. Cần đi kèm với mặt dưỡng hoặc pát chữ L để cố định chắc chắn.

• Mắt camera sau: Vị trí tối ưu nhất là thay thế hoặc đặt cạnh camera lùi nguyên bản, ngay phía trên biển số xe. Cần đảm bảo góc chúc xuống hợp lý để quan sát rõ đuôi xe.

• Mắt camera hai bên gương: Đây là công đoạn khó nhất. Bạn cần tháo mặt gương và ốp nhựa dưới gương chiếu hậu. Dùng mũi khoan chuyên dụng khoan một lỗ nhỏ gọn ở mặt dưới vỏ ốp gương để gắn camera. Phải đo đạc kỹ để hai bên đối xứng nhau.

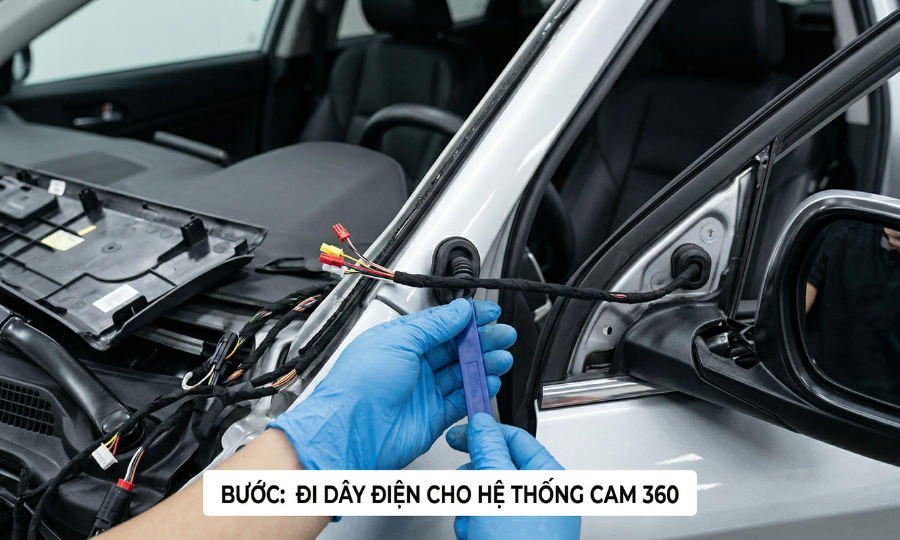

3.2. Bước 2: Đi dây điện cho hệ thống cam 360 ô tô

Việc luồn dây điện đòi hỏi tính thẩm mỹ và độ an toàn cực cao. Bạn không được để dây điện cọ xát vào các bộ phận chuyển động hoặc nguồn nhiệt cao của xe.

• Dây cam trước: Luồn từ khoang động cơ vào trong cabin qua vách ngăn (thường đi chung với bó cáp nguyên bản). Cần bọc ống ruột gà chống cháy.

• Dây cam hai bên: Đi dây từ gương chiếu hậu qua tapi cửa, luồn qua ống cao su ruột gà ở bản lề cửa và dẫn vào dưới taplo.

• Dây cam sau: Chạy dọc theo ốp nhựa sườn xe từ cốp sau lên đến bệ điều khiển trung tâm.

3.3. Bước 3: Đấu nối điện và tín hiệu cho cam 360 ô tô

Đây là bước quyết định hệ thống có hoạt động đồng bộ với các lệnh lái của bạn hay không.

• Tìm nguồn điện ACC (nguồn chìa khóa) và nguồn B+ (nguồn trực tiếp) từ cầu chì hộp taplo để cấp cho hộp điều khiển cam 360 ô tô.

• Đấu nối dây tín hiệu kích hoạt: Dây kích lùi (đấu vào bóng đèn lùi), dây kích xi nhan trái/phải (đấu vào dây dương của xi nhan). Bước này giúp hệ thống tự động hiển thị camera tương ứng khi bạn gạt xi nhan hoặc vào số lùi (R).

• Cắm toàn bộ giắc từ 4 camera vào hộp điều khiển trung tâm.

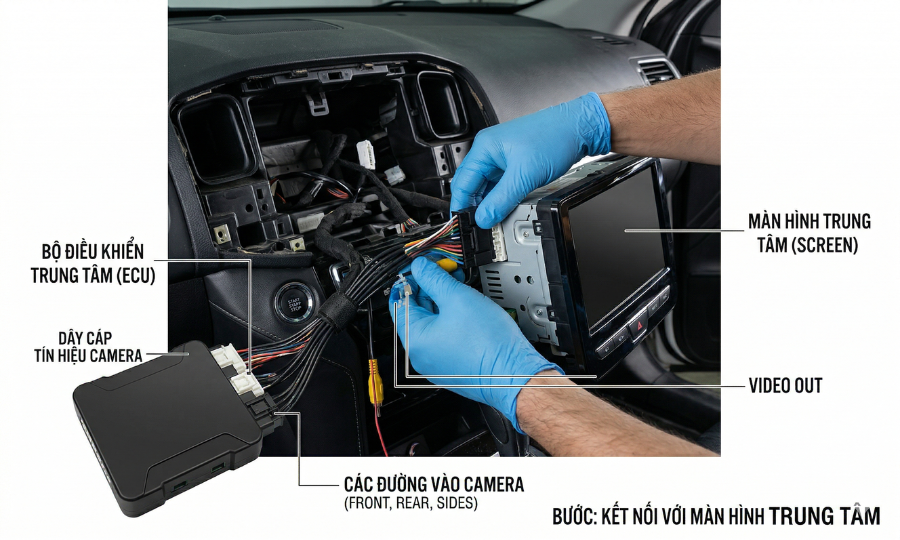

3.4. Bước 4: Kết nối với màn hình trung tâm của xe

Sau khi hoàn thiện hệ thống dây điện, bạn cần đưa tín hiệu hình ảnh lên màn hình hiển thị.

• Sử dụng cổng cáp AV hoặc cổng AHD trên hộp điều khiển cam 360 ô tô để cắm vào cổng Video IN của màn hình Android hoặc màn hình nguyên bản (thông qua interface).

• Khởi động xe và kiểm tra xem màn hình đã hiển thị đủ 4 góc camera hay chưa. Nếu hình ảnh bị nhiễu hoặc chớp, cần kiểm tra lại các điểm tiếp mát (mass).

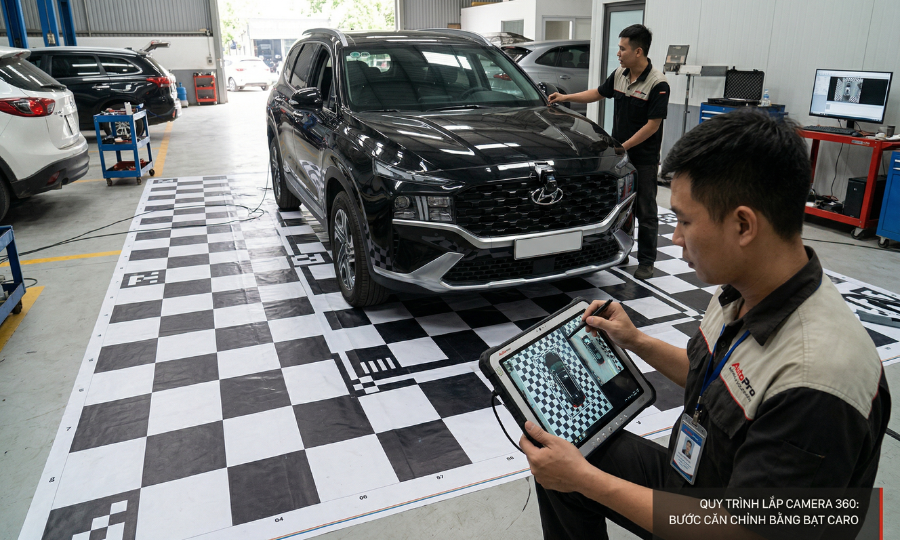

3.5. Bước 5: Căn chỉnh hình ảnh cam 360 ô tô bằng bạt caro

Dù bạn lắp đặt vị trí camera chuẩn đến đâu, hình ảnh ban đầu vẫn sẽ bị méo và không liền mạch. Lúc này, bạn cần trải bạt căn chỉnh.

• Tìm một mặt phẳng rộng rãi. Trải bạt caro xung quanh xe theo đúng kích thước tiêu chuẩn được hướng dẫn trong sổ tay của bộ cam 360 ô tô.

• Sử dụng remote hoặc thao tác trực tiếp trên màn hình cảm ứng để truy cập vào phần mềm cài đặt camera.

• Di chuyển các điểm ảnh (point) trên màn hình sao cho khớp chính xác với các điểm ô vuông trên bạt. Quá trình này sẽ giúp phần mềm tự động ghép mí 4 camera lại với nhau, tạo ra hình ảnh 3D mô phỏng xe một cách hoàn hảo nhất.

Trong quá trình sử dụng thiết bị lâu dài, nếu bạn gặp phải tình trạng camera bị đọng nước hay chớp nhiễu, hãy tham khảo các cách khắc phục lỗi camera 360 để có thể xử lý kịp thời.

Hy vọng với bài viết chi tiết này, bạn đã nắm vững được quy trình tự lắp đặt cam 360 ô tô cũng như hiểu thêm về cấu tạo của chúng. Nếu bạn cảm thấy quá trình thi công phức tạp, hãy đến ngay các đại lý Zestech trên toàn quốc để được đội ngũ kỹ thuật viên chuyên nghiệp hỗ trợ lắp đặt chuẩn xác nhất.
